高速间歇膜搬送装置（R2R）

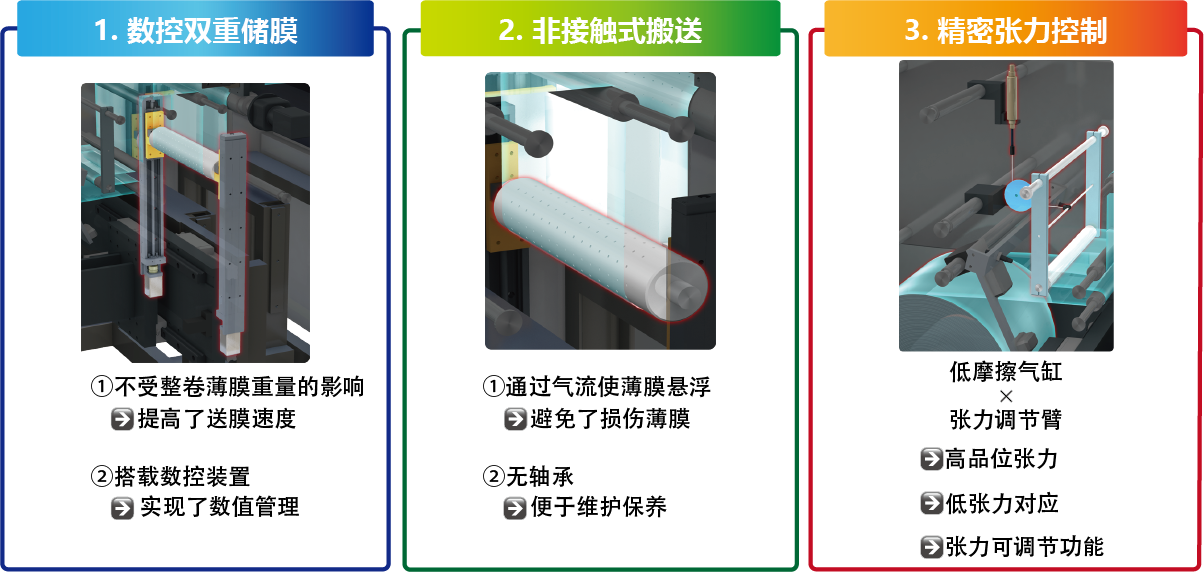

一、三大特征
二、动作概要
三、可装入高速间歇薄膜搬送装置的工序例
丝网印刷、喷墨印刷、曝光、压印（成形）、清洗、干燥、涂工、叠层（贴合）、接合、检查

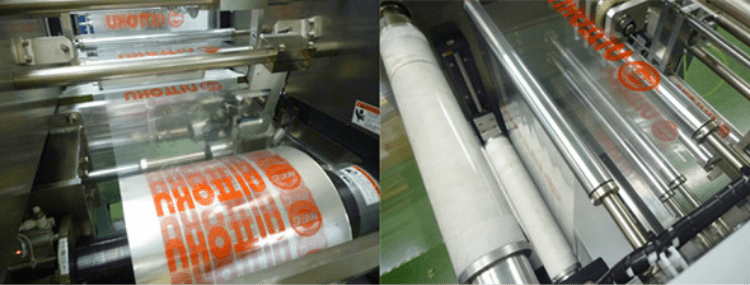

四、可委托我们进行搬送实验
|
|
【R2R实验机】 |
|
|
基材规格 |
基材材质 |
PET、PI、PP、PEN、Cu、SUS、无纺布 |
|
基材厚度 |
～ 150μm |
|
|
基材宽度 |
～ 600mm |
|
|
材料规格 |
材料（铁芯）内径 |
φ3inch |
|
材料外径 |
～ Φ400mm |
|
|
材料重量 |
～ 100kg |
|
|
装置规格 |
搬送方法 |
连续搬送/间歇搬送 |
|
连续搬送能力 |
～ 50m/min |
|
|
间歇搬送能力 |
～900mm/0.9sec |
|
|
间歇搬送间距 |
～900mm |
|
|
张力值 |
10N～100N |
|

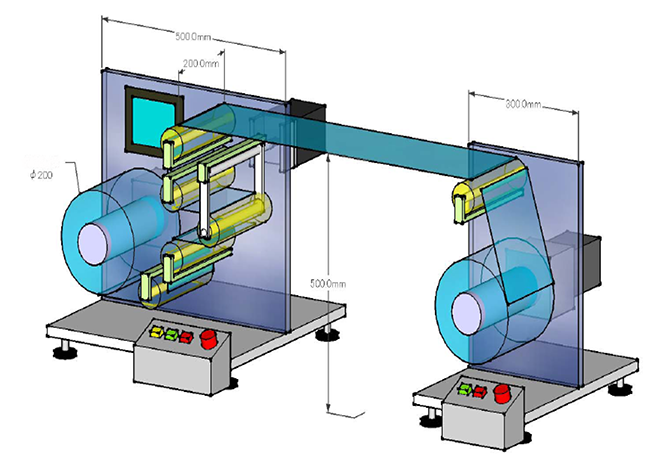

五、桌上型搬送装置（概念型）
|
|
实验机 参考装置规格 |
|
|
基材规格 |
基材材质 |
PET、PI、PP、PEN、PMMA、PC、TAC、COP、COF、Cu、SUS、无纺布 |
|
基材厚度 |
～ 100μm |
|
|
基材宽度 |
～ 200mm |
|
|
材料规格 |
材料（铁芯）内径 |
φ3inch |
|
材料外径 |
～ Φ200mm |
|
|
材料重量 |
～ 20kg |
|
|
装置规格 |
搬送方法 |
连续搬送/间歇搬送 |
|
连续搬送能力 |
～ 50m/min |
|
|
间歇搬送能力 |
～200mm/sec |
|
|
产品卷取精度 |
±0.5mm |
|
|
最小滚子直径 |
φ60mm |
|
|
冲孔高度 |
500mm |
|
|
材料固定 |
悬臂（螺丝止） |
|
|
蛇行控制装置。 （可选择的） |
EPC |
|
|
张力值 |
10～50N/范围 |
|
